测量仪器的控制……

谁都能,简单地,愉快地,做到

HIOKI免费提供的“Sequence Maker”，是能通过Excel实现测量仪器控制和统合的Excel addin程序。

○想控制数个测量仪器
○想统合数个测量仪器测到的数据

免费下载

特长



使用Excel即可轻松控制数台测量仪器



无需丰富的编程知识和高昂的开发环境



支持RS-232C、USB、GPIB、LAN等常用通讯方式

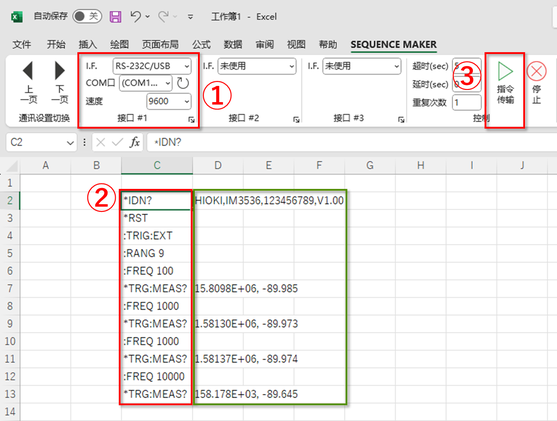

使用方法

1



选择想要使用的通讯方式，设置地址

2



在Excel表格中依次输入通讯指令

3



选择想发送的通讯指令的单元格，按下“指令传输”键

4



空白单元格也会被addin自动传输
遇到带？的指令时，回传的数据会显示在该指令的右侧

费用

0元

可免费使用所有功能。

免费下载

操作演示

其他特点

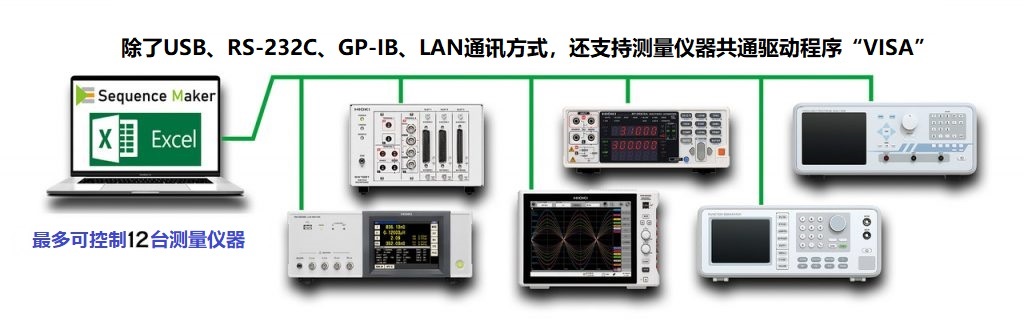

  • 最多可控制12台测量仪器
  • 可以设置超时、延时、重复次数
  • 回传的数据可用逗号或者分号分隔
  • 使用Sequence Maker专用指令可以实现更加灵活的控制（专用指令内容详情参考这里）
  • 支持多种语言（日语、英语、韩语、中文）※跟随Excel语言设置

应用案例

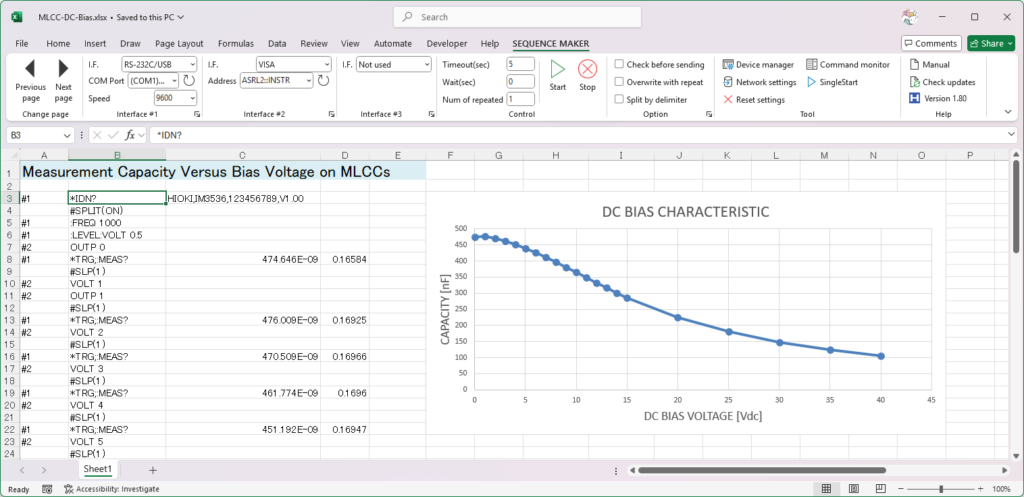

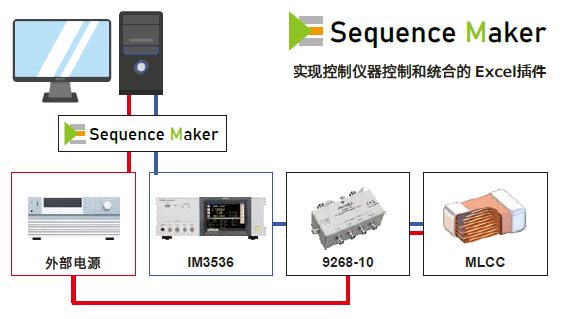

MLCC（多层陶瓷电容器）DC电压偏置特性测量

MLCC（多层陶瓷电容器）的容量越来越大。因其体型小巧，经常被当做能替代钽电容和电解电容的元器件。进行替换时，需要特别注意MLCC特性中的“容量的电压依存性”特点。

PDF下载

IEC61934 脉冲电压局部放电（RPDIV）的自动实验

以往的脉冲试验器很难完成遵循了”IEC61934“要求的局部放电（RPDIV）自动试验。
而使用免费软件“Sequence Maker“（Excel addin），就能在短时间内完成编程，实现自动试验。

PDF下载

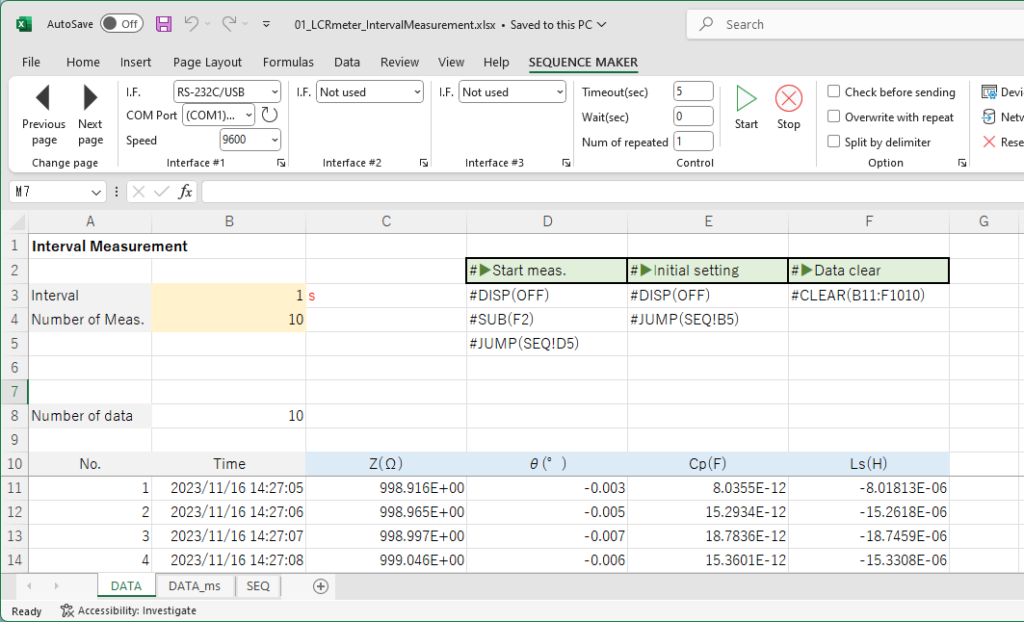

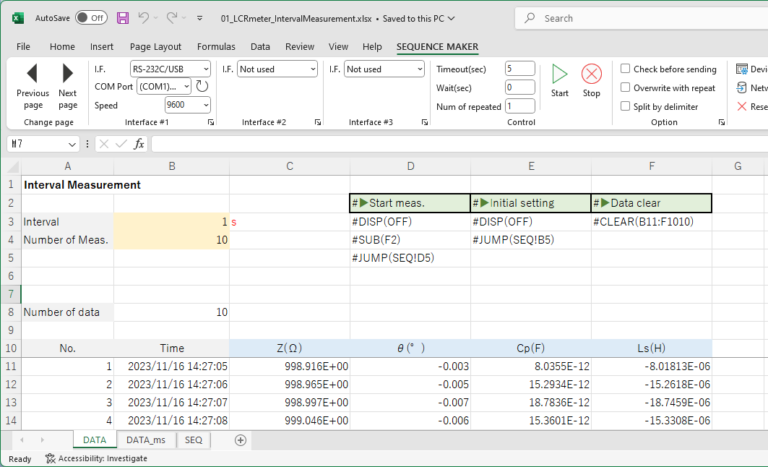

EXCEL 示例

可提供 EXCEL 样本。

下载

FAQ

Q.可以控制的测量仪器有哪些？

只要搭载了通讯接口的仪器，基本都能控制。
※对通讯有专用DLL（Dynamic Link Library）要求的测量仪器无法使用该程序
※ USB通讯只限虚拟COM或TMC方式

Q. 用什么通讯指令？

测量仪器通讯指令的详细说明可直接参考各仪器厂商的通讯指令说明书。

Q. 是否有更详细的说明？

详情可浏览Web手册。该手册还记录了Sequence Maker的专用指令。

Q. 是否商用？

可以。不限制个人使用或商业用途。所有功能均免费提供。

Q. 是否能离线使用？

可以。无需连接网络即可使用。但是，更新版本时需要连接网络。

Q. Mac版的Excel可以用吗？

非常抱歉，该程序仅支持Windows版Excel。

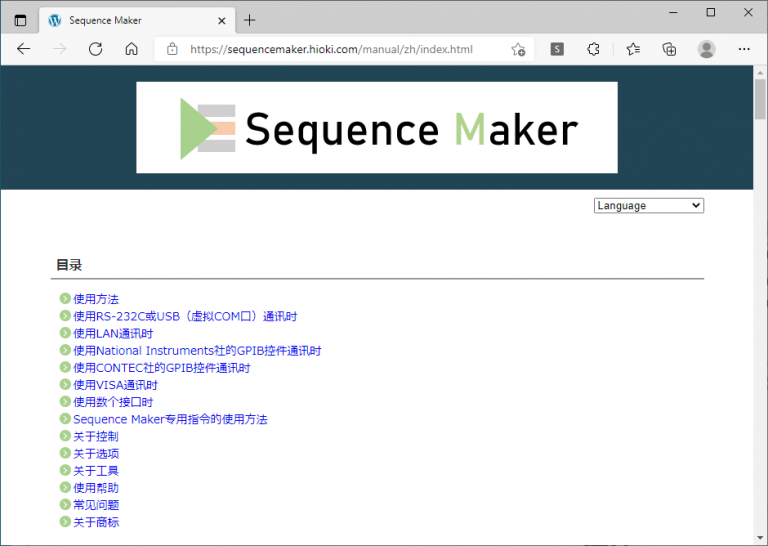

操作手册

我们准备了更详细的Web手册。

该手册还记录了Sequence Maker的专用指令。

Web手册

规格

支持接口・RS-232C（USB虚拟COM）
・LAN（插座通讯）
・GPIB（National Instruments社，及CONTEC社的GPIB控件）
・VISA（对应USB TMC、LAN LXI）
※ 对通讯有专用DLL（Dynamic Link Library）要求的测量仪器无法使用该程序
※ USB通讯只限虚拟COM或TMC方式
已通过运行验证OSWindows 10 32bit/64bit、Windows 11 64bit
已通过运行验证ExcelExcel 2013 32bit/64bit、Excel 2016 32bit/64bit、Excel 2019 32bit/64bit、Excel 2021 32bit/64bit、Excel 365 32bit/64bit
GPIB通讯接头NI GPIB-USB-HS、NI GPIB-USB-HS+、CONTEC GP-IB(USB)FL、CONTEC GPIB-FL-LPE、Keysight 82357B
VISA测量仪器程序National Instruments NI-VISA 20.0、Keysight IO Libraries Suite 2020 Update 1、KIKUSUI KI-VISA 5.5.0.275、R&S VISA 7.2.3
数字输入输出适配器CONTEC DIO-0808LY-USB、CONTEC DO-16TY-USB 等
必备runtime.NET Framework 4.6.1
Visual Studio 2010 Tools for Office Runtime 10.0.40820

注意事项

  • 使用USB或GPIB时，需提前安装好相关驱动。详细要求可参考相关产品的使用说明书。
  • 更新版本时需要连接网络。
  • 该addin能支持大多数测量仪器，但不代表能对应所有测量仪器。具体情况要视通讯指令的规格和数据量以及使用组合而定，可能会出现无法正常通讯的情况。另外，通讯指令的详细说明请直接咨询相关测量仪器厂商。
  • Sequence Maker为HIOKI E.E. Corporation的注册商标。
  • 本网页上记载的公司名和产品称均为各自商标或注册商标。
