계측기의 제어를…

누구나 할 수 있다.

Excel용 계측기 통합제어 무료 addin Sequence Maker
Sequence Maker Excel addin 조작 화면

Sequence Maker는 계측기 종합제어를 실현 시켜 주는 Excel의 추가기능입니다.

여러 계측기를 컨트롤 하고 싶을 때…
여러 계측기의 값을 정리하고 싶을 때…

무료 다운로드

특징

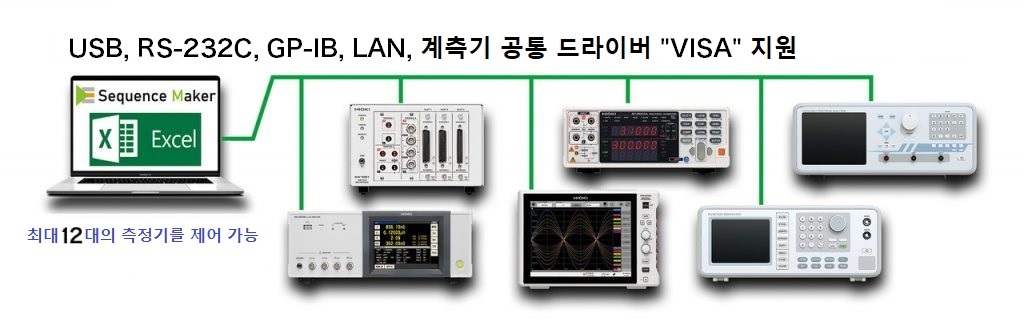

USB, RS-232C, GP-IB, LAN 및 계측기 공통 드라이버 "VISA" 지원. 최대 12대의 계측기를 제어하는 이미지

복수의 계측기를 Excel에서 쉽게 컨트롤 할 수 있습니다.

전문적인 프로그래밍 지식이나 비싼 개발환경이 필요 없습니다.

RS-232C 혹은 USB, GPIB, LAN등 일반적인 통신 인터페이스들을 모두 사용 할 수 있습니다.

사용 방법

1

사용 할 인터페이스를 선택한 후, 포트나 속도, 주소등의 설정을 입력합니다.

2

Excel의 시트에 통신 커맨드를 위에서 부터 순서대로 입력합니다.

3

제어 하고 싶은 통신 커맨드의 셀을 선택 한 후, [명령어 송/수신] 버튼을 누릅니다.

4

Sequence Maker가 선택한 셀 부터 공백의 셀 까지 자동으로 송/수신을 진행합니다.
커맨드에 “?”가 있는 경우, 수신한 데이터를 커맨드의 오른쪽에 출력합니다.

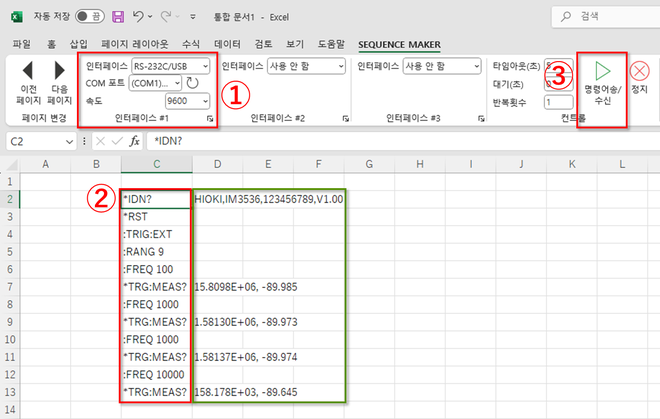

Excel 리본 조작 이미지 (① 인터페이스 설정 ② 커맨드 입력 ③ 커맨드 송/수신)

요금

₩0

모든 기능을 제한 없이 무료로 사용할 수 있습니다.

무료 다운로드

시연

그 밖의 특징

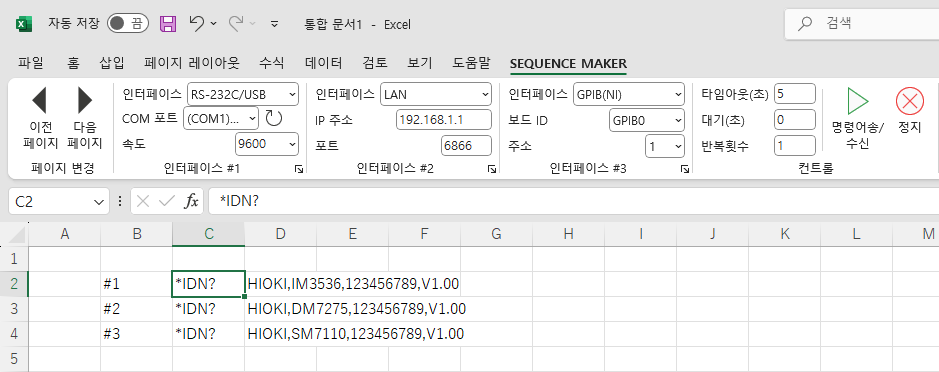

  • ✓최대 12대의 측정기를 제어 가능
  • ✓타임 스탬프, 통신시간을 출력 가능
  • ✓수신 데이터를 쉼표와 세미콜론으로 분할 가능
  • ✓Sequence Maker 전용 커맨드를 사용 가능 (커맨드의 상세정보는 여기로)
  • ✓여러 언어 대응 (한국어, 영어, 일본어, 중국어) ※Excel의 언어설정에 기반

EXCEL 샘플

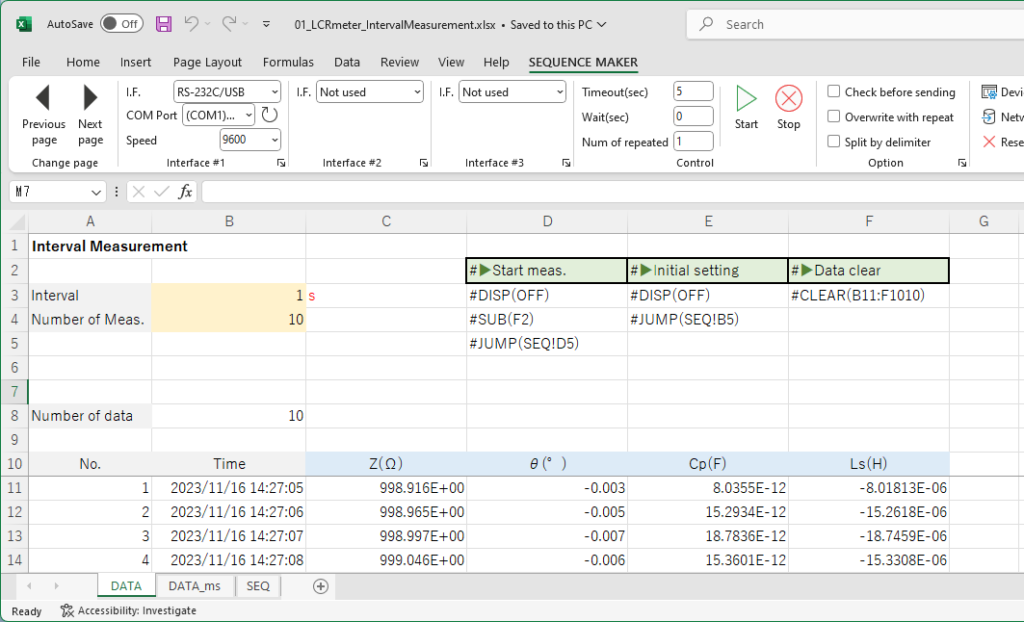

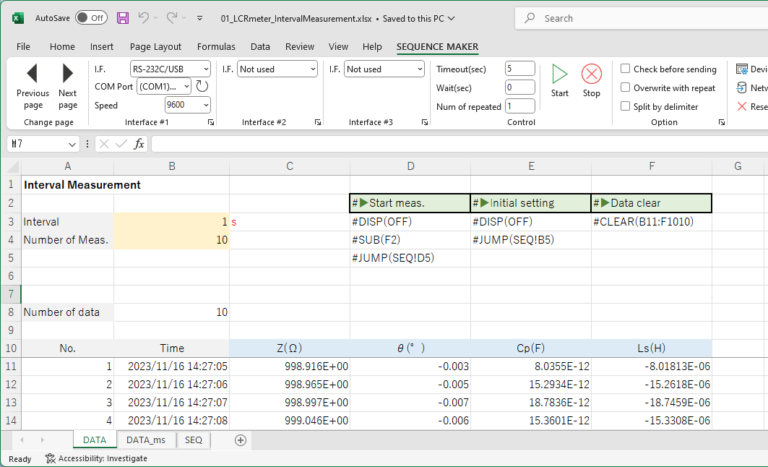

Excel 샘플 시트 (Interval Measurement)

EXCEL 샘플 파일을 사용할 수 있습니다.

다운로드

FAQ

Q. 제어 가능한 계측기는?
통신 인터페이스가 탑재되어 있다면, 거의 모든 계측기의 제어가 가능합니다.
Q. 통신 커맨드란?
계측기의 통신 커맨드 관련 세부사항은 각 계측기 제조사의 사용 설명서를 참조 하시기 바랍니다.
Q. 보다 자세한 정보는?
Web매뉴얼을 참조 하시기 바랍니다. Sequence Maker전용 커맨드도 확인 할 수 있습니다.
Q. 상업용으로 사용가능?
가능합니다. 상업용으로도, 개인용으로도 이용 할 수 있습니다. 모든 기능을 무료로 자유롭게 사용 하시기 바랍니다.
Q. 오프라인에서 사용가능？
가능합니다. 인터넷에 연결되지 않았어도 사용 할 수 있습니다. 단, 최신버전을 체크하는 기능을 사용하기 위해서는 인터넷 연결이 필요합니다.
Q. Mac의 Excel도 사용가능?
불가능합니다. Sequence Maker는 Windows의 Excel 전용입니다.

매뉴얼

보다 상세한 사용방법이 설명 되어있는 Web매뉴얼을 준비하였습니다.

Sequence Maker전용 커맨드도 확인 할 수 있습니다.

Web매뉴얼로 이동

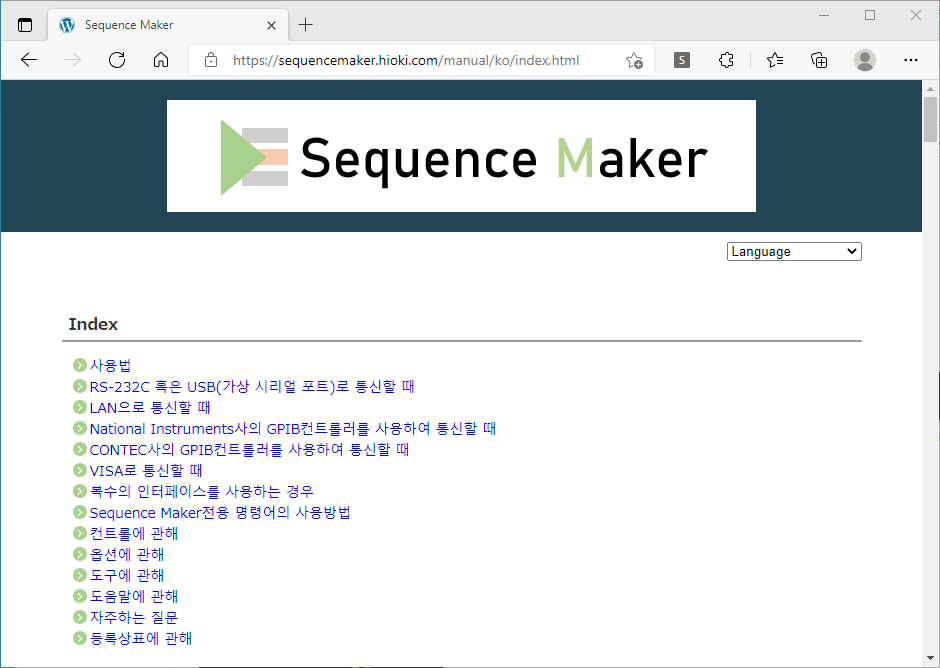

Web 매뉴얼 화면 이미지

사양

지원 인터페이스 ・RS-232C（USB 가상 COM）
・LAN (소켓 통신)
・GPIB（National Instruments 제품 및 CONTEC 제품의 GPIB컨트롤러）
・VISA （USB TMC, LAN LXI 대응)
동작 확인 환경OS Windows 10 32bit/64bit、Windows 11 64bit
동작 확인 환경Excel Excel 2013 32bit/64bit、Excel 2016 32bit/64bit、Excel 2019 32bit/64bit、Excel 2021 32bit/64bit、Excel 2024 32bit/64bit、Excel 365 32bit/64bit
GPIB 통신 어댑터 NI GPIB-USB-HS、NI GPIB-USB-HS+、CONTEC GP-IB(USB)FL、CONTEC GPIB-FL-LPE、Keysight 82357B
VISA 계측기 드라이버 National Instruments NI-VISA 20.0、Keysight IO Libraries Suite 2020 Update 1、KIKUSUI KI-VISA 5.5.0.275、R&S VISA 7.2.3
디지털 입출력 컨트롤러 CONTEC DIO-0808LY-USB、CONTEC DO-16TY-USB 등
필수 런타임 라이브러리 .NET Framework 4.8
Visual Studio 2010 Tools for Office Runtime 10.0.40820

주의사항

  • USB나 GPIB를 사용할 때는 디바이스 드라이버의 설치가 필요합니다. 자세한 사항은 각 제품의 사용설명서를 참조해 주십시오.
  • 최신버전을 체크하는 기능을 사용할 때에는 인터넷 접속이 필요합니다.
  • 본 추가기능은 여러 측정기에서 통신 커맨드를 송수신 할 수 있지만, 모든 측정기의 통신 커맨드의 통신을 보증하는 것은 아닙니다. 통신 커멘드의 사양 및 데이터 크기, 조합에 따라서는 정상적으로 통신할 수 없는 경우도 있습니다. 또한, 통신 커맨드에 대한 자세한 내용은 각 측정기 제조사에 문의해 주십시오.
  • Sequence Maker은 HIOKI E.E. Corporation의 등록상표입니다.
  • 본 사이트상에 기재되어 있는 회사명, 상품명 등은 각 회사의 상표, 또는 등록상표입니다.
